不定位漏水采集器 报警器

产品名称: 不定位漏水采集器 报警器

产品型号:

产品详情

应用范围

  适用于机房、空调房、厂房、档案室、养殖大棚等场所的漏水检测。

主要技术参数

型号

L201

供电电源

24VDC

组成

电极片(或感应电缆)、信号变换器

感应电缆长度

10

输出形式

正常输出开路,灯为绿色,闪烁

告警输出短路,灯为红色,闪烁,蜂鸣器报警。

连接端子

5PIN 5.08间距插拔端子

其他指标

报警输入电阻

<200千欧

静态电流

< 20 mA

告警电流

< 30 mA

电导率

>5us.cm-1

隔离度

>2000V

误报率

0

工作环境

-408510-95%RH

信号变换器外壳

阻燃工程塑料

重量

100g

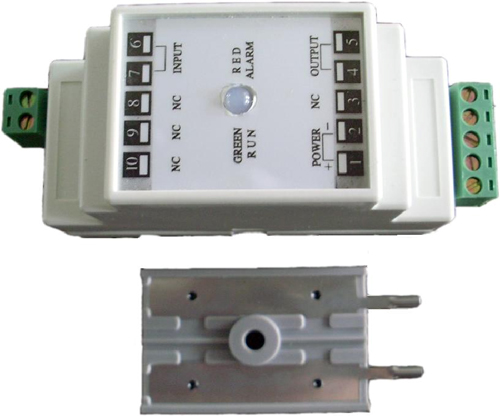

外形结构



信号变换器接线图


一、  12接线端为电源输入,1为正,2为负。

45接线端为继电器输出,漏水告警时继电器输出短路,同时灯变为红色,蜂鸣器报警。

67接线端外接漏水感应电缆。漏水感应电缆接入时没有方向性,可以增加延长线。

二、  4位拨码开关用于设置,前三位设置感应漏水灵敏度,第四位设置蜂鸣器报警功能。其具体功能如下:

   拨码1:最灵敏档,开关接通时,感应电缆接触水面即报警;

   拨码2、3:感应水面深度及灵敏度相对拨码1依次下降。

      拨码4:开关接通时,报警时蜂鸣器响,否则蜂鸣器不工作。




传感器感应电缆安装在容易产生漏水的地方。把信号变换器安装在感应电缆附近,用两芯线连接感应电缆和信号变换器。信号变换器用DIN35MM标准导轨槽安装。连接好电源和输出线后,一加电信号变换器处于正常检测漏水的工作状态,灯为绿色,闪烁,输出为开路;当有漏水发生时,产生告警,灯由绿色变化为红色,闪烁,输出为短路,蜂鸣器报警;漏水消失后,告警恢复为正常的工作状态,灯由红色变化为绿色,闪烁,输出为开路;

注意事项

     一般情况下请勿打开传感器上盖,打开后再装配时上盖标贴电源输入一端一定要与下盖(如图3右端)对应,不能装反。传感器应该安装在最能代表被测环境状态的地方,避免安装在位置比较高的死角、或者远离空调、水管接头的场所。
